Будем разговоры разговаривать...

[*ИВА***]

Тут обо всем о чем хотим.............
Не по тематике форума!

[MikeOWN]

Chekhov, Про эту знаменитую улицу я уже прочел, называется проспект Мира. Спасибо за подсказку, при случае обязательно попробую чебуреки.

[Лорд]

Зарегистрируйтесь чтобы увидеть ссылку
Зарегистрируйтесь чтобы увидеть ссылку
Зарегистрируйтесь чтобы увидеть ссылку

[Олег В]

Туман, Решил я всё же закончить работу с этой системой в этом году. Купил медную трубу 3/4. 16 метров. Сделаю из неё 2 змеевика и тот что уже стоит переделаю. Конструкция будет типа матрёшка. Один в другом. у первого радиатора будет диаметр 80см, у второго 60 и у третьего 40. Общий вес радиатора составит 14кг меди. Надеюсь хватит для охлаждения.
Делать буду по такому принципу. Что бы воздух выходил нормально.

Это купленная труба. В понедельник приедет.

[kontur]

Источник цитаты Зарегистрируйтесь чтобы увидеть ссылку
Зарегистрируйтесь чтобы увидеть ссылку
Зарегистрируйтесь чтобы увидеть ссылку

Это Архыз?

[Лорд]

kontur,

Не, речка Ялма, на границе Рязанской и Московской областей

[Олег В]

Источник цитаты В понедельник приедет.

Тумaн, Забрал я вчера с почты трубу. Как оказалось, её там не 16 метров а 25,5м. Я не знаю чем думала и как считала её продавец, но ещё перед покупкой, при переписке, она мне написала что вес мотка 11.5кг а длина 16м. Я к онлайн калькулятору. Труба с такими характеристиками весит 0.45кг 1 метр. Ну я не стал ей задавать вопросы, которые могли сорвать покупку и купил. На почте взвесил, 12.5кг с упаковкой. Дома перемерил, 25,5 метров.
Вопрос у меня в следующем. Я планировал делать ещё 2 радиатора по 8м каждый, но так как трубы почти на 10м больше, может мне сделать 1 радиатор с 10м трубы а второй с 12ти? Что бы они по высоте были более-менее одинаковы, по сравнению с первым, который сейчас в колодце. Получится так. 1 радиатор 7м трубы, 2 -10м и третий 12м.
3 метра трубы хочу оставить для переделки вводных труб в теплообменник (кондиционер). Там сейчас 15я труба на подачу воды и на обратку стоит.
Понимаю, что увеличение длины змеевика создаёт большее давление (сопротивление) для протока воды. Поэтому и нужен совет.

Отправлено спустя 19 минут 29 секунд:
Контроллер на сегодняшний день имеет уже такой вид.
он состоит из двух независимых блоков на ESP32. На первом (передатчик) стоят все датчики из системы охлаждения, а так же датчик показаний температуры, влажности на улице. С него вся инфа передаётся на второй блок (приёмник), к которому подключён дисплей и датчик t и h в доме.

Сделаю на нём ещё переключение скорости работы насоса и есть ещё пару полезных задумок, о которых напишу потом. Если конечно кому то интересно.

Отправлено спустя 17 минут 36 секунд:

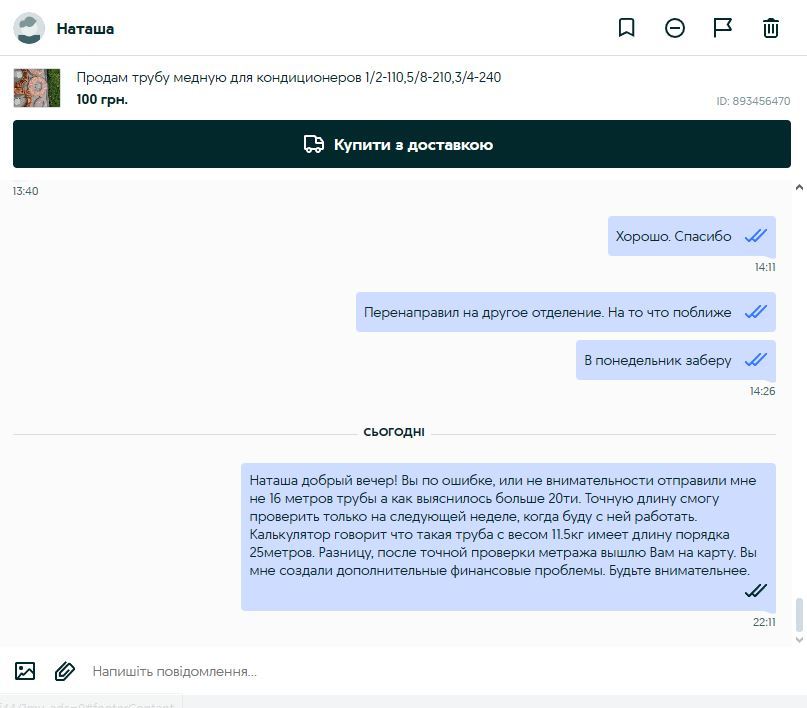

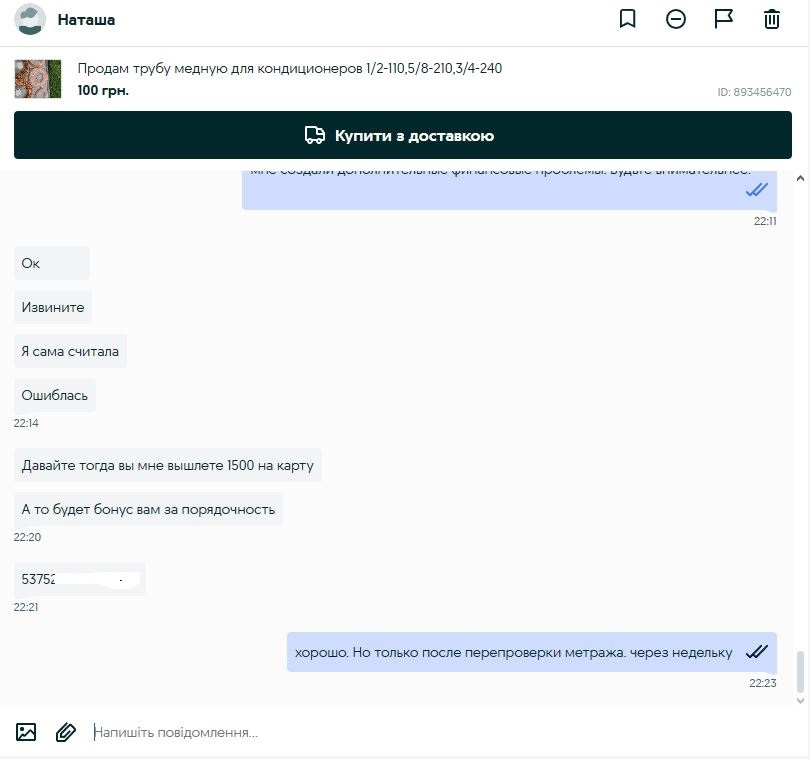

Переписка с продавцом, перед покупкой.

[Олег В]

Добавил на дисплей информацию о разнице температуры, поступающей в радиатор на дне колодца и выходящей из него воды. На данный момент разница 1.4грС, хотя на дне 11.9грС. Сейчас на улице +30грС. Датчик в гараже, а там 26грС. Позже вынесу его за стену гаража. Там есть место не освещаемое солнцем. Постоянная тень и свободная вентиляция.
Надоело в голове считать. и место подходящее есть.


Отправлено спустя 8 минут 17 секунд:
Я предполагаю, что не возможность охлаждения воды в радиаторе, связанно с его горизонтальным расположением и воздушной пробкой в нём. Я думал что смогу напором воды из шланги- выдавить весь воздух, но видимо я ошибся. Поэтому новые змеевики будут собраны вертикально, что не даст воздуху скапливаться в проблемный местах.

[Туман]

Источник цитаты Дома перемерил, 25,5 метров.

удачная покупка!

Источник цитаты увеличение длины змеевика создаёт большее давление (сопротивление) для протока воды. Поэтому и нужен совет

если грубо то потери давления составят около 15 кПА
насос у Вас вроде бы делает максимум 1 мПа или 1000 кПа.
Должно быть все хорошо

Отправлено спустя 5 минут 53 секунды:

Источник цитаты Я предполагаю, что не возможность охлаждения воды в радиаторе, связанно с его горизонтальным расположением и воздушной пробкой в нём. Я думал что смогу напором воды из шланги- выдавить весь воздух, но видимо я ошибся. Поэтому новые змеевики будут собраны вертикально, что не даст воздуху скапливаться в проблемный местах.

интересный вывод, может быть
нужен кран в верхней точке, в теории просто стравить и воздух если был, то весь выйдет

[Олег В]

Источник цитаты если грубо то потери давления составят около 15 кПА
насос у Вас вроде бы делает максимум 1 мПа или 1000 кПа.
Должно быть все хорошо

Я имею в виду вот какую возможную проблему. Напор воды будет стремиться пройти по меньшему сопротивлению, то есть по самому меленькому змеевику. По второму, у которого длина трубы 10 метров и круговой изгиб по всей длине создаёт большее сопротивление чем у первого, вода будет течь не охотнее. По третьему, длиной в 12 метров вообще не захочет входить. Или можно не беспокоится? Просто не хочется портить фитинги на 90гр и по сто раз поднимать/опускать радиатор.

Отправлено спустя 7 минут 34 секунды:

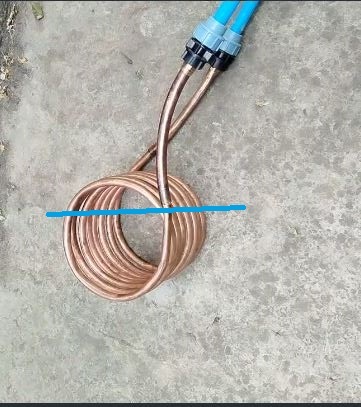

Вот так сейчас стоит радиатор в колодце. (перевернул фото горизонтально). Скорее всего выше синей линии стоит воздух.


Отправлено спустя 6 минут 36 секунд:
сейчас вот такая ситуация.

разница входящей выходящей воды 1.5грС

Отправлено спустя 46 секунд:
и самое прикольное в том, что в доме прохладно.

Отправлено спустя 12 минут 41 секунду:

Источник цитаты Вот так сейчас стоит радиатор в колодце.

так наверное будет понятнее.


Отправлено спустя 3 минуты 30 секунд:
или нарастить этот до 10м и сделать 3 радиатора по 10м? А высоту всех змеевиков выровнять растяжением, или наоборот сжатием змеевиков?

[Туман]

Источник цитаты Напор воды будет стремиться пройти по меньшему сопротивлению

Не понял. Вы радиаторы параллельно планируете подключить? А в чем преимущество перед последовательным соединением?

Источник цитаты . Скорее всего выше синей линии стоит воздух

Почему так решили? Я не понимаю. Воздух легче воды, контур один, параллельных нет. В теории воздух уйдет на самый вверх трубопровода, то есть завоздушивание целесообразно искать на внутреннем блоке.

[Туман]

Источник цитаты А в чем преимущество перед последовательным соединением?

Сам могу ответить) конец рабочего дня) о другой схеме подумал.

Источник цитаты Или можно не беспокоится

Вроде бы длинны не разный длинны не особо критично.

Источник цитаты или нарастить этот до 10м и сделать 3 радиатора по 10м?

Все равно у каждого контура будет свое сопротивление) да будут ближе по значениям, но проблема все равно может быть.
Надо пробовать!

Отправлено спустя 9 минут 23 секунды:

Источник цитаты Скорее всего выше синей линии стоит воздух.

Ещё раз хотел бы обратить внимание на завоздушивание. Ставите кран ( можно кран Маевского, автоматический спускник воздуха (они мне не нравятся)) в верхней точке трубопровода. Останавливаете систему на пару часов, воздух поднимется вверх, дальше стравить его.

[Олег В]

Источник цитаты Ещё раз хотел бы обратить внимание на завоздушивание.

Забыл ответит в прошлом сообщении. Воздухосбросник у меня стоит. В самой верхней точке, на теплообменнике. Я выше, там где фото переделки кондея скидывал- писал об этом.

Источник цитаты Не понял. Вы радиаторы параллельно планируете подключить? А в чем преимущество перед последовательным соединением?

3 независимых змеевика. Один в другом. У первого внешний диаметр 60 или 80см. Второй, с диаметром 50-40см будет в первом и третий с диаметром 30см будет в первых двух, по цетру. у каждого свой вход и выход, которые будут подключены к переходнику из 25 трубы и уже к переходникам будут подключены трубы для подачи и подъёма воды. 3 паралельно подключённых радиатора. Если последовательно их подключить, насосу будет тяжело. И так напор маленький. А так, по трём радиаторам и насосу легче и вода медленнее будет двигаться. Объём то увеличится. Грубо говоря, этот радиатор можно будет сравнить с трубой мм в 40, длиной в 10м

Отправлено спустя 46 минут 58 секунд:

Источник цитаты Почему так решили? Я не понимаю.

так потому что1.5 градуса разницы при протоке воды 9 л/м ничем другим не объяснить. Змеевик стоит под водой горизонтально. Воздух из него можно выдавить только сильным напором воды. У меня наверное это сделать не получилось. Вот, на картинке одно кольцо змеевика, вид сбоку, на половину завоздушено. Попробуйте с него продавить воздух к выходу из змеевика слабым напором воды.


Отправлено спустя 9 минут 55 секунд:
вот так будет собран весь радиатор. Каждый цвет, это радиатор. Вид сверху. Без выводных туб. Стоять будет вертикально. Воздуху негде будет скапливаться.

[Туман]

Источник цитаты Воздух из него можно выдавить только сильным напором воды

Допустим (хотя это ошибочное мнение). Вопрос тогда, а как циркуляция воды вообще осуществляется тогда?
Из Вашей логике воздушная пробка исключила бы циркуляцию полностью.

Отправлено спустя 1 минуту 15 секунд:

Источник цитаты Воздухосбросник у меня стоит. В самой верхней точке, на теплообменнике

Можно фотку, не понимаю пока

Отправлено спустя 3 минуты 3 секунды:

Источник цитаты так потому что1.5 градуса разницы при протоке воды 9 л/м ничем другим не объяснить.

Снова не совсем понял. Воздух в системе может значительно ухудшить циркуляцию жидкости внутри системы, но это не одна воздушная пробка ( была бы воздушная пробка циркуляции не было бы), а значит если систему остановить, то воздух под действием силы тяжести (вода тяжелее) будет подниматься вверх.

[Олег В]

Сегодня подруга моя приходила, когда я картошку капал вечером. Давняя подруга, с детства знакомы. Раньше виделись часто, ругались много, но она всегда была права и это я понимал позже. Сейчас видимся крайне редко. Последний раз лет наверное 5 назад и то мимолётом. Сегодня общались дольше. Спорили и ругались. Я всё понимал но пытался найти оправдание. Не вышло. Она как всегда оказалась права. Как её зовут, надеюсь догадаетесь сами.



Отправлено спустя 6 минут 46 секунд:

Источник цитаты Можно фотку, не понимаю пока

Вот он. Выглядывает из под корпуса. Это верхушка кондея. Под потолком. Самая высокая точка. Это мини автомат сброса. На пластинках каких то собран. Пропускает только воздух. При попадании воды пластны разбухают.


Отправлено спустя 4 минуты 34 секунды:


Отправлено спустя 6 минут 53 секунды:
Клапан Caleffi 5080

Отправлено спустя 7 минут 24 секунды:

Источник цитаты Вопрос тогда, а как циркуляция воды вообще осуществляется тогда?
Из Вашей логике воздушная пробка исключила бы циркуляцию полностью.

Ну как и положено. Воздух приподнимается, растягивается по трубе и создаёт зазор, для прохода воды.

Отправлено спустя 2 минуты 45 секунд:

Источник цитаты значит если систему остановить, то воздух под действием силы тяжести (вода тяжелее) будет подниматься вверх.

Мы наверное не совсем понимаем друг друга. Если стакан, опустить под воду дном вверх, сохранив в нём воздух, то как воздух от туда выберется?

Отправлено спустя 16 минут 6 секунд:
Вот к примеру полотенцесушитель. Если в нём воздух выше синей линии, то он работать будет. Но для прогона воды понадобится дополнительное давление. Верхняя часть, там где воздух, будет слабо прогреваться а сам змеевик будет булькать и издавать другие, разные звуки.

[Степанида]

Олег В, Ты лучший, а подружка вообще
